传动滚筒是传递动力的主要部件。传动滚筒根据承载能力分滚筒直径有500、630、800、1000、1200、1400mm等。同一种滚筒直径又有几种不同的轴径和中心跨距供设计者选用。
(1)轻型滚筒:轴承孔径50~100mm。轴与轮毂为单键联接的单幅板焊接筒体结构。单向出轴。
(2)中型滚筒:轴承孔径120~180mm。轴与轮毂为胀套联接。
(3)重型滚筒:轴承孔径200~350mm。轴与轮毂为胀套联接,筒体为铸焊结构。有单向出轴和双向出轴两种。

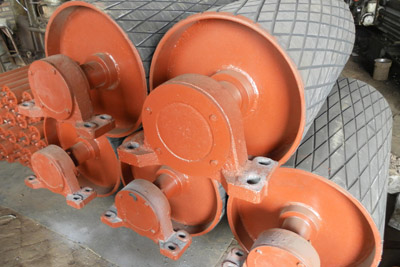

传动滚筒表面有裸露光钢面,人字形和菱形花纹橡胶覆面。小功率、小带宽及环境干燥时可采用裸露光钢面滚筒。人字形花纹胶面摩擦系数大,防滑性和排水性好,但有方向性。菱形胶面用于双向运行的输送机。用于重要场合的滚筒,最好采用硫化橡胶覆面。(1)改向滚筒按承载能力也分轻型、中型和重型,分档直径分别为50~100mm、120~180mm及200~260mm,结构型式与传动滚筒一致。
(2)改向滚筒用于改变输送带运行方向。用于180°改向时一般放在尾部或垂直拉紧装置处。90°改向放在垂直拉紧装置的上方。增面滚筒一般用于小于或等于45°的场合。
(3)改向滚筒覆面有裸露光钢面和平滑胶面两种。DTII型滚筒-DTII型传动滚筒-DTII型改向滚筒-DTII型包胶滚筒。 |
